9FGV0841AKLF是（Renesas）推出的一款超低功耗時鐘發生器，主要應用于 PCI Express （PCIe）等高速通信接口領域。以下是其關鍵特性：
符合PCIe Gen1–4標準
集成終端提供100ω差分Zo:減少元件數量和電路板空間
1.8V工作電壓:降低功耗
輸出可以選擇從1.05V到1.8V之間的任何電壓供電:最大限度地節省功率
OE#引腳:支持DIF電源管理
LP-HCSL差分時鐘輸出:降低功耗和電路板空間
各輸出的可編程壓擺率:允許針對各種線路長度進行調諧
可編程輸出幅度:允許針對各種應用環境進行調諧
DIF輸出被阻塞，直到PLL被鎖定:干凈的系統啟動
DIF輸出上可選的0%、-0.25%或-0.5%擴展:降低EMI
外部25MHz晶體；支持緊密ppm，合成誤差為0ppm
配置可以通過捆扎引腳完成:設備控制不需要SMBus接口
3.3V兼容SMBus接口支持傳統控制器
節省空間的6 × 6 mm 48-VFQFPN；最小的電路板空間
可選的SMBus地址:多個設備可以輕松共享一個SMBus網段
提供通過AEC-Q100認證的2級(-40°C至+105°C)版本(可潤濕側翼封裝)
描述

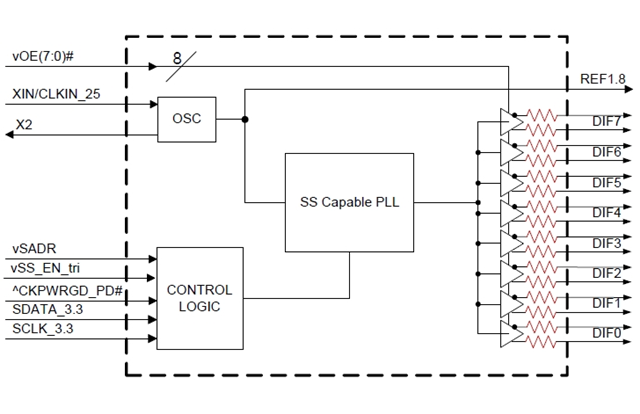

9FGV0841AKLF屬于 Renesas 的 SOC 友好型 1.8V 超低功耗 PCIe 時鐘系列的成員。它具有集成輸出端接，提供 Zo = 100Ω 用于與 100Ω 傳輸線的方向連接。9FGV0841AKLF還具有 8 個用于時鐘管理的輸出使能、2 個不同的擴頻電平和 2 個可選的 SMBus 地址。
產品屬性
產品：9FGV0841AKLF
產品類型：Clock Generators
輸出端數量：8 Output
最大輸出頻率：100 MHz
最大輸入頻率：27 MHz
封裝 / 箱體：VFQFPN-48
跳動：250 ps
電源電壓-最大：1.9 V
電源電壓-最小：1.7 V
系列：9FGV0841
工作電源電流：35 mA
最小工作溫度：0 C
最大工作溫度：+ 70 C
安裝風格：SMD/SMT
封裝：Tray
高度：0.9 mm
長度：6 mm
濕度敏感性：Yes
工作電源電壓：1.7 V to 1.9 V
寬度：6 mm
零件號別名：9FGV0841
單位重量：1.324 g
典型應用
9FGV0841AKLF專為PCIe Gen1/2/3/4/5/6設計，適用于服務器、存儲及高性能計算場景，可降低系統時鐘抖動并優化信號完整性。典型應用包括：
? 轉接卡的 PCIe Gen1–4 時鐘生成
? 存儲器
? 網絡
? JBOD的
? 通信
? 接入點
